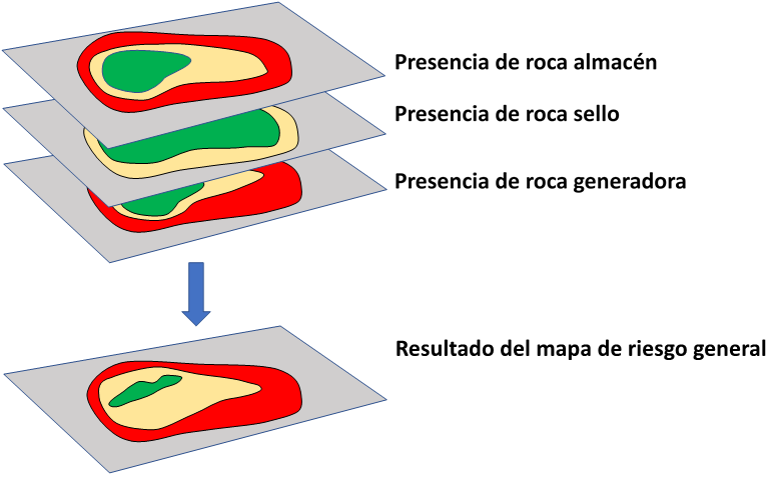

Pensando en la importancia de contar con todos los elementos del sistema petrolero, este estudio nos brinda la posibilidad de realizar un análisis estructurado, de los diferentes elementos del sistema petrolero (PLAY) y definir las zonas de interés, que cuentan con todos los elementos del sistema, definiendo las zonas con real potencial a presentar producción de hidrocarburos.

Dicho estudio combina diferentes técnicas de interpretación y análisis, dependiendo de los datos con los que se cuenten en el área, tiene la flexibilidad de funcionar en áreas frontera, así como de ayudar en áreas a caracterizar.

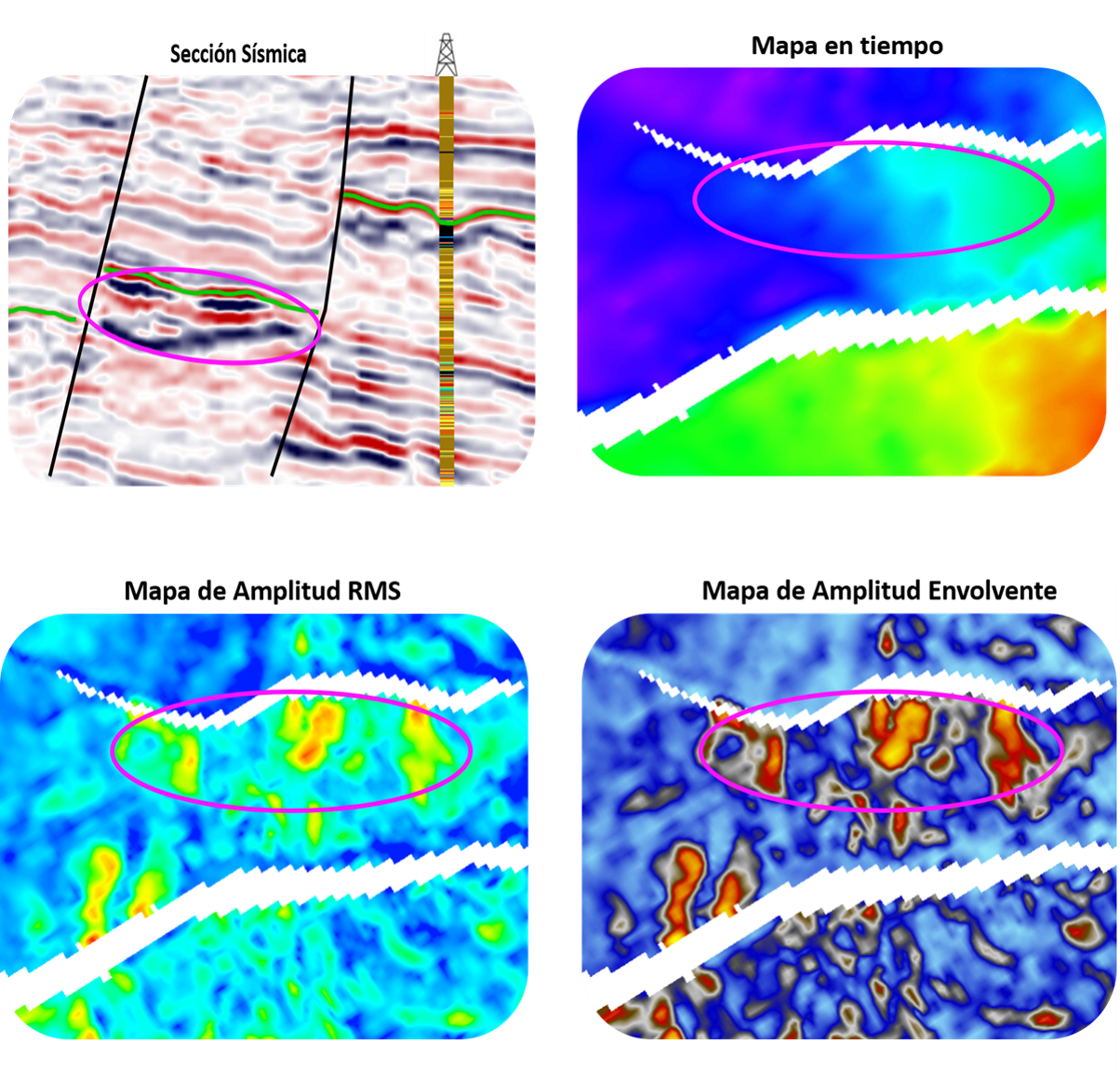

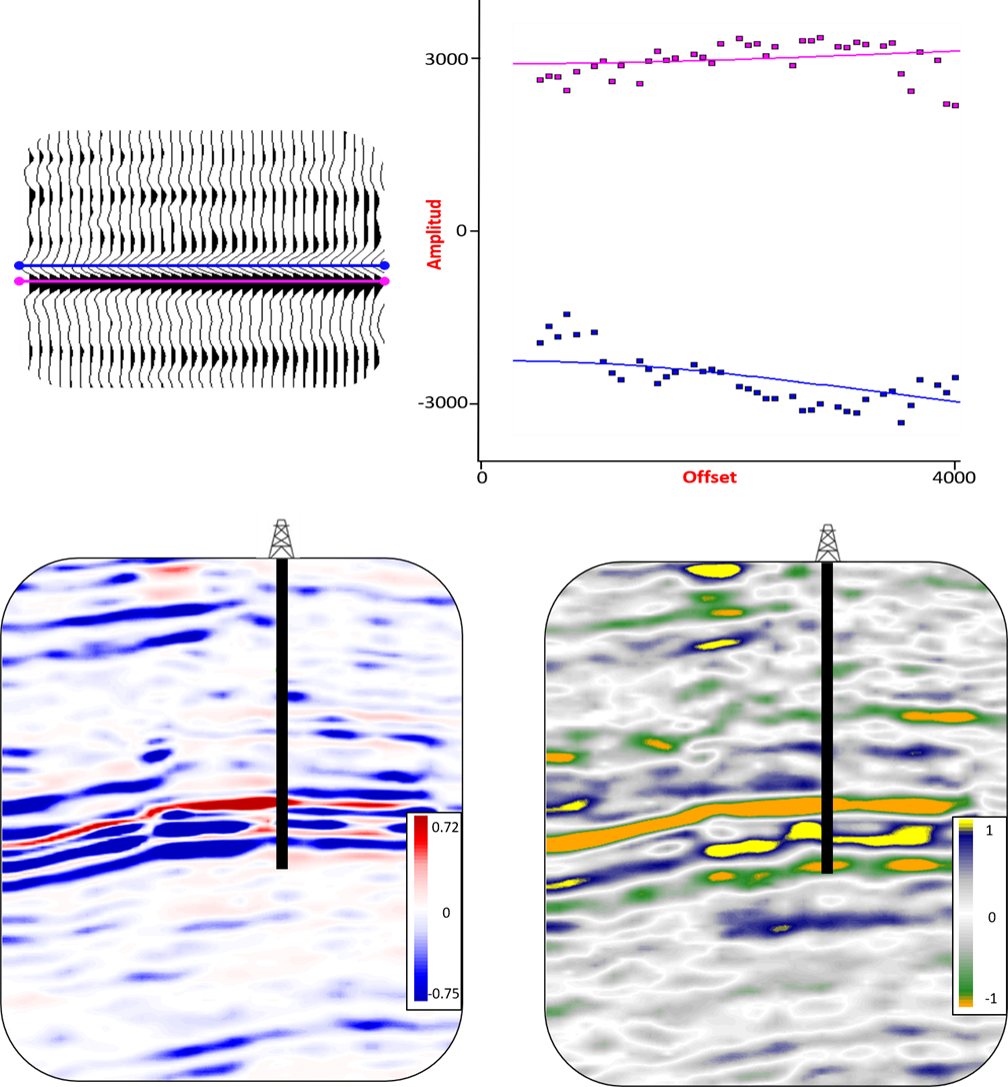

Este análisis nos permite observar las diferencias en las amplitudes conforme aumenta el offset o ángulo de incidencia, y poder realizar cálculos de Gradiente e interceptor, se puede hacer de manera puntual, o realizar calculo de atributos para todo un cubo sísmico 3D, y con estos factores se pueden realizar análisis de posible presencia de hidrocarburos, en función del comportamiento de Interceptor y gradiente.

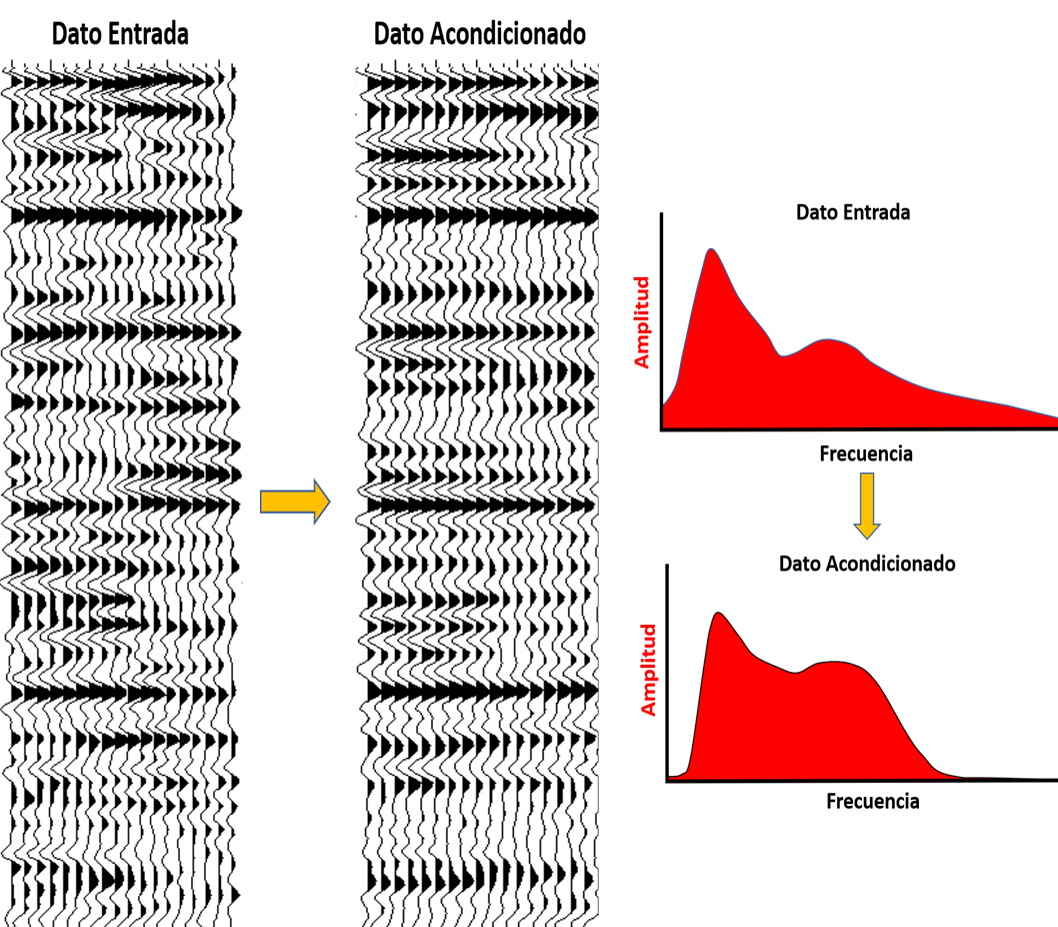

Es importante el definir los alcances de nuestro dato sísmico 3D, y poder optimizarlo de la mejor manera, algunas de las practicas comunes, enfocaban los procesamientos sísmicos en definir la mejor imagen, en busca de la continuidad de eventos para poder realizar interpretaciones estructurales, y para lograrlo no se limitaban en el uso de filtros y modificaciones a las amplitudes, lo cual, pensando en los atributos que se pueden calcular actualmente en la sísmica, nos entregaba un dato inadecuado para calcular la mayoría de los atributos que se basan en frecuencias y amplitudes, ya que estas eran afectadas en el proceso, esta adecuación, permite obtener cubos sísmicos 3D que no tengan ese problema de alteración de frecuencias y amplitudes, permitiendo que la respuesta de los análisis de atributos sean mas eficaces.

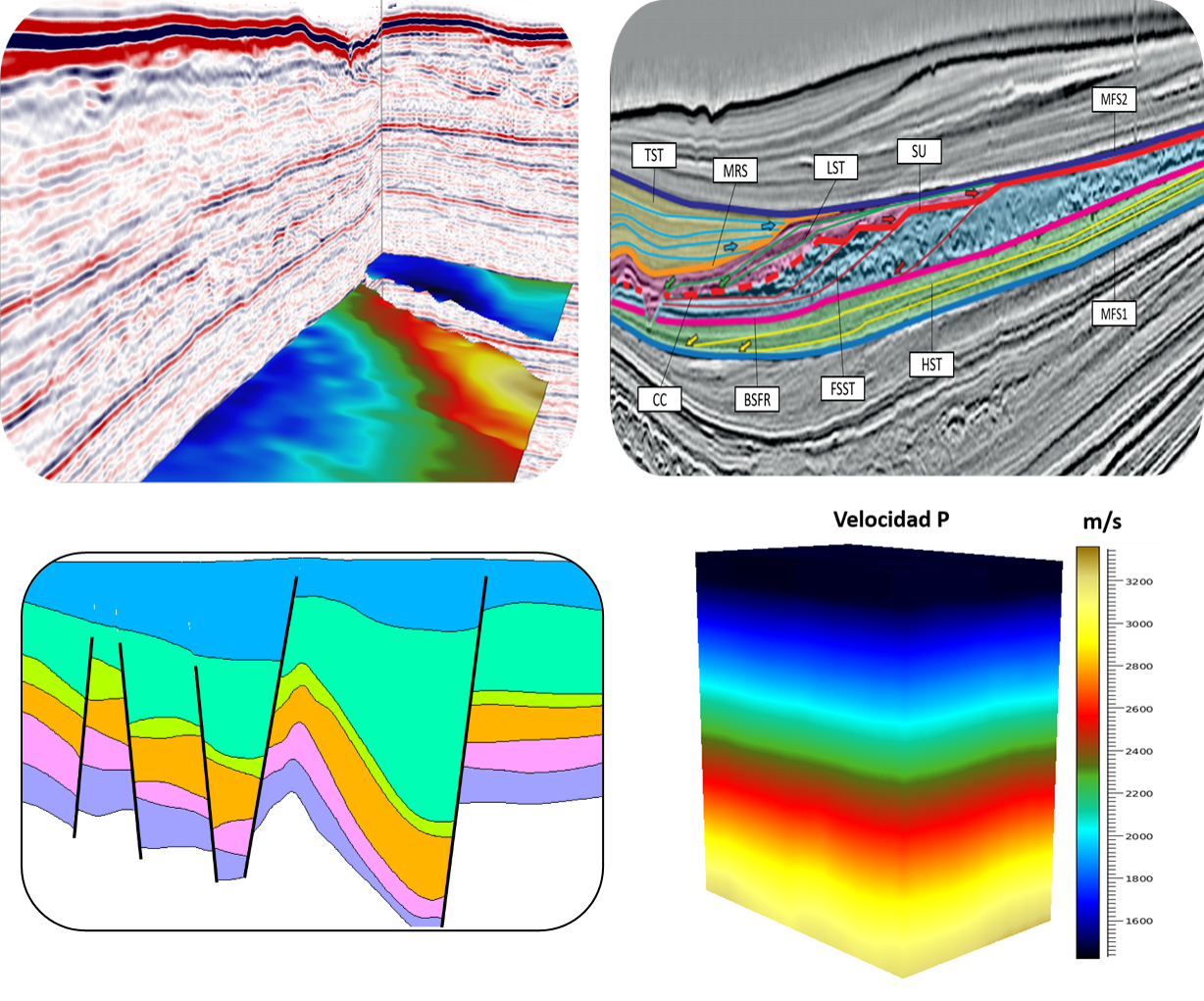

Los cubos sísmicos 3D, son una gran fuente de información, que nos permiten, no solo poder observar el subsuelo, sino conocerlo y poder entenderlo, este proceso va más allá de seguir la continuidad de un pico o un valle en una traza sísmica, requiere de la integración de muchos conocimientos, como pueden ser: la adquisición y procesado sísmico, geología estructural, cuencas geológicas de la zona, modelos de velocidad, atributos sísmicos, creación de TZ a través de generación de sismogramas sintéticos, y algunos más, es de suma importancia realizar un buen modelo geológico para poder interpretar una sísmica 3D.

Una manera de sacar mas provecho de tu información sísmica 3D, es mediante el análisis de sus componentes de amplitud y frecuencia, y esto se puede realizar a través de atributos sísmicos los cuales nos brindan la posibilidad de enfatizar zonas de posible interés, visualizar como un evento puede estar presente dentro de una traza sísmica y su continuidad lateral, también nos permiten generar patrones, hacer comparativas e inclusive entrenar redes neuronales para poder conseguir zonas de comportamientos similares y definir zonas asociadas a características que tengamos evaluadas por medio de pozos.

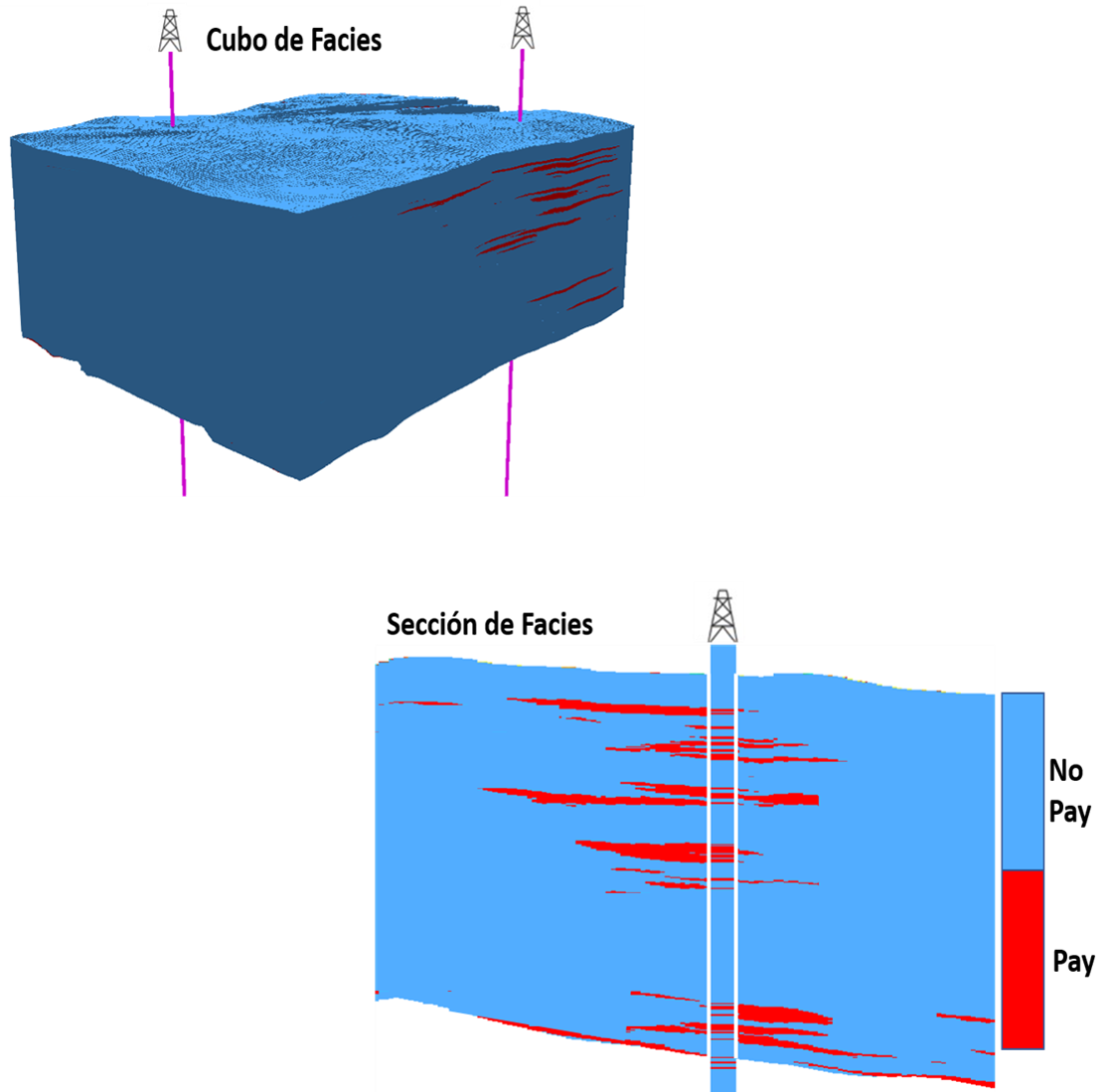

A través de un análisis y correlación con datos de pozos, se estiman facies en función de propiedades elásticas de las rocas y se estiman las probabilidades para que esa facie este presente dentro de toda la información sísmica 3D, obteniendo como resultado cubos de facies que representan en donde se puede localizar algún tipo de roca, y cubos con la probabilidad de que esa roca este ahí.

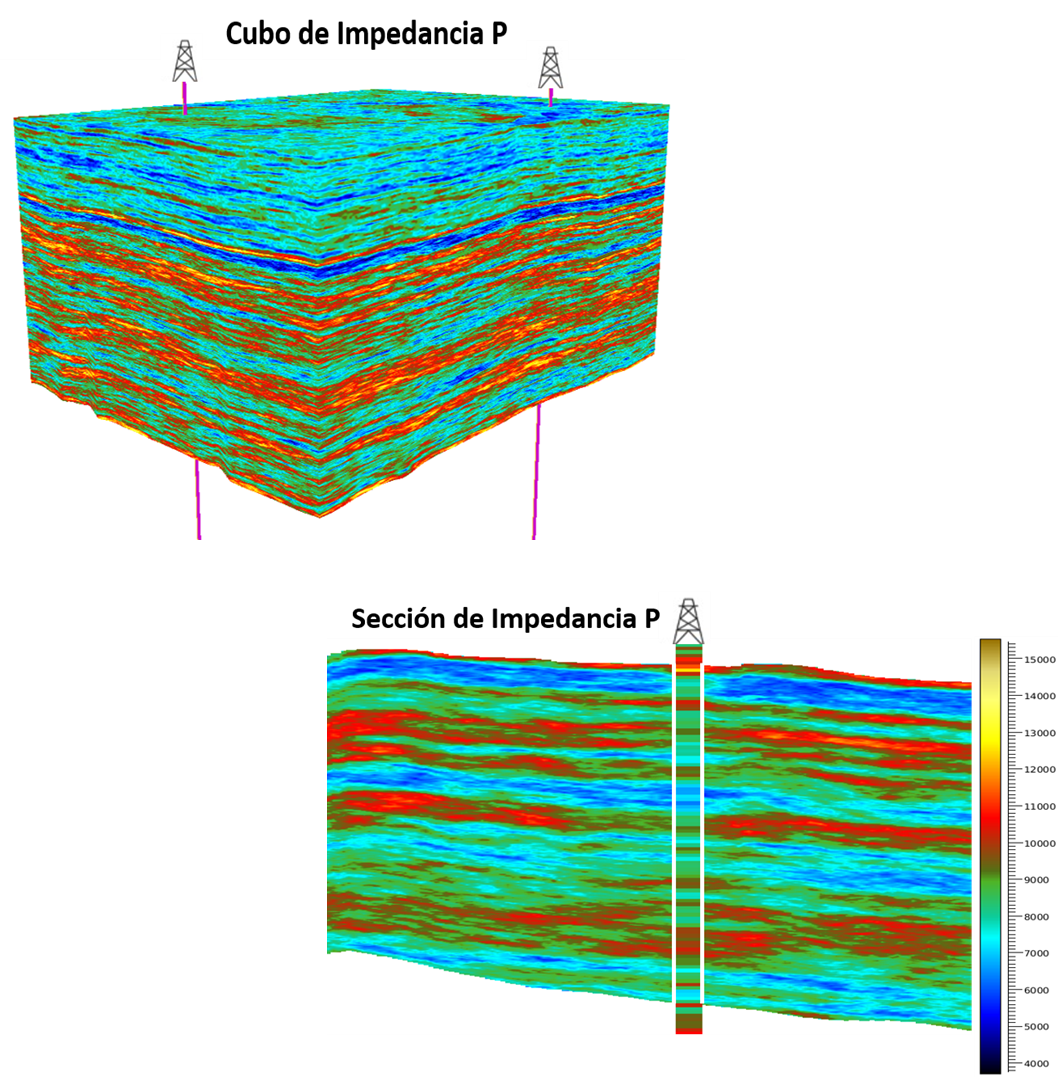

Un proceso de inversión determinístico consiste en la generación de propiedades elásticas de las rocas a partir de la sísmica, dando como resultado cubos de propiedades como son Impedancia P, Impedancia S, Vp/Vs y en algunos casos cuando el dato lo permite Densidad. Estas propiedades son de vital importancia ya que nos permiten diferenciar las distintas facies en un área de estudio, esto en función del Pay, definiendo facies de Pay y no Pay, o en función de la litología, definiendo facies de arenas, arcillas, carbonatos, dolomías, etc.

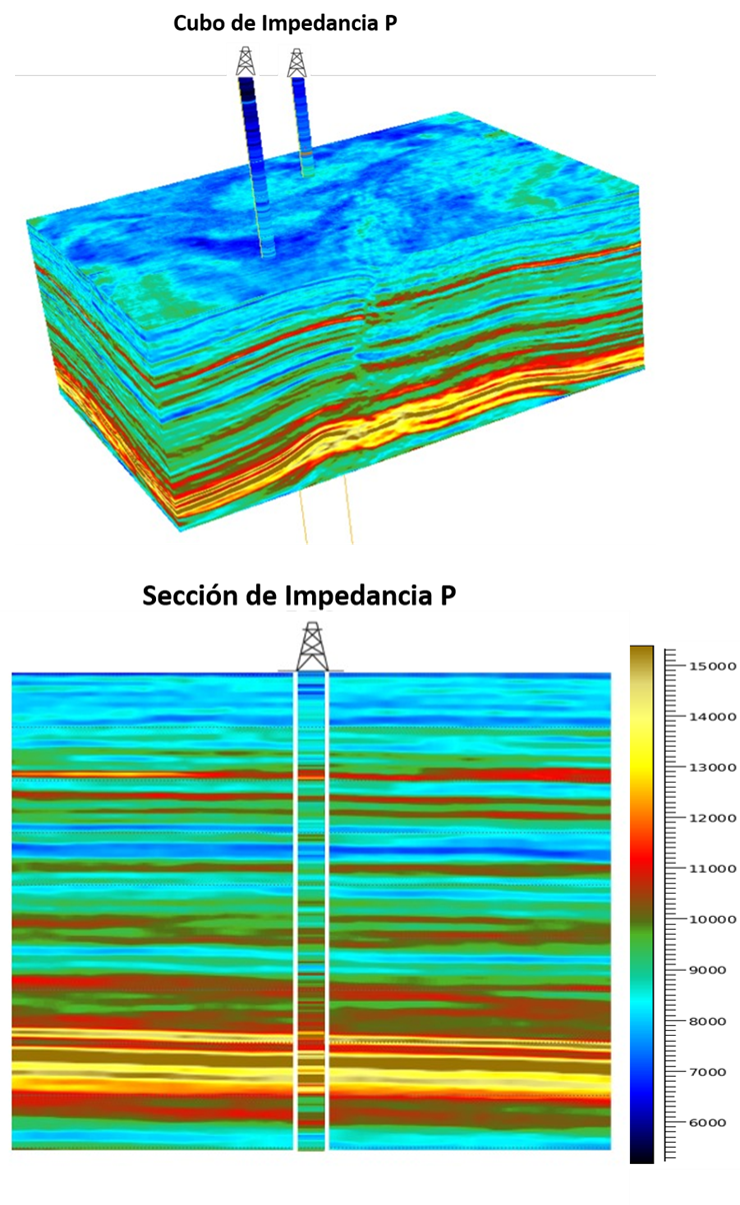

Este proceso genera cubos de propiedades elásticas más robustos que la inversión determinística al utilizar conceptos de la estadística como son la inferencia bayesiana y las corridas Monte Carlo para dar como resultado, el escenario más probable dentro de un área de estudio en función de donde se encuentran las posibles acumulaciones de hidrocarburos y cual es la distribución y espesor de las facies presentes en el área.

El proceso de inversión sísmica azimutal consiste en la generación de sets de información sísmica con respecto al azimut y realizar una inversión simultánea para cada una. A partir de los resultados de inversión (Impedancia P, Vp/Vs, etc.) de cada uno de los sets se derivarán propiedades relacionadas a la anisotropía y se calcularás los parámetros de Thomsen, de los cuales se obtendrán los factores de estrés y deformación.

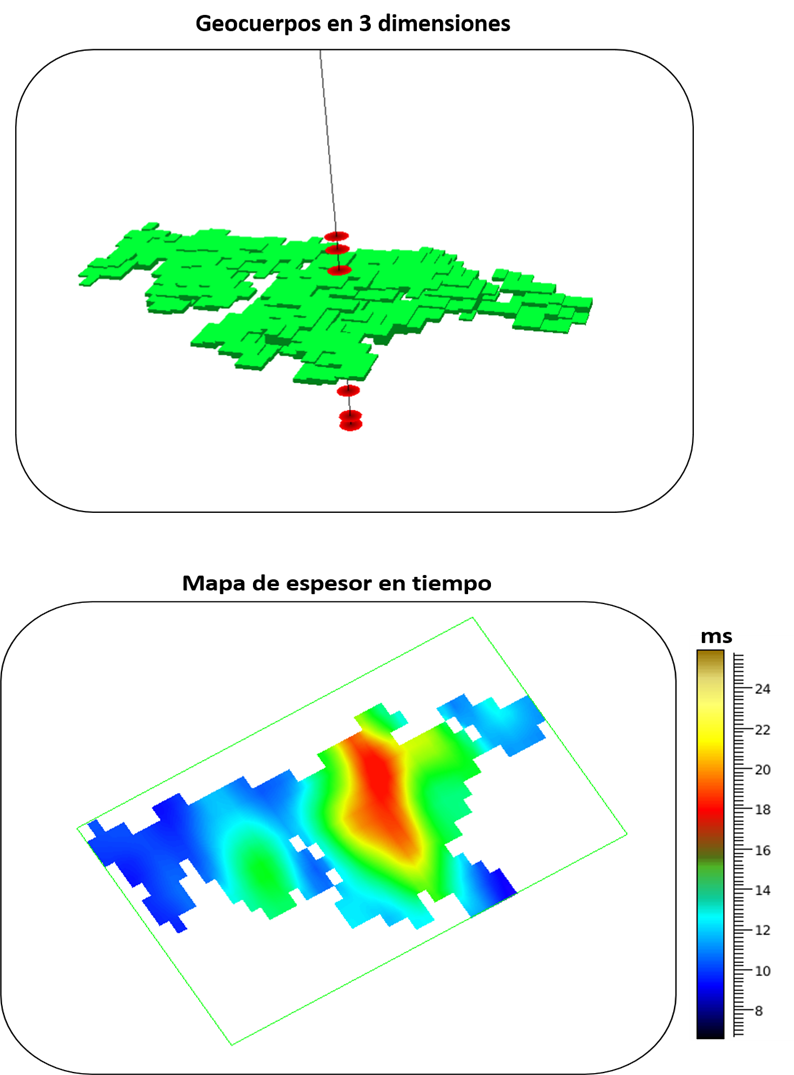

La caracterización sísmica de yacimientos consiste en la aplicación de procesos especiales para definir de una manera robusta las características de los yacimientos. En términos de inversión, al obtener cubos de propiedades elásticas, ya sea por medio de inversión determinística o geoestadística, estos nos permiten determinar la distribución, espesor y extensión de las facies que actúan como reservorio y de igual forma poder determinar si estas son contenedoras de hidrocarburos.

Esta caracterización funciona como un insumo más para el cliente en la toma de decisiones de donde perforar los siguientes pozos en un campo en producción o donde se puede tener la mejor oportunidad en un área exploratoria.

Se realizará un análisis del contenido de frecuencias de la sísmica y a partir de este se generará un set de rangos de frecuencias por separado. Con los rangos de frecuencia se identificarán rasgos geológicos y propiedades de la roca a lo largo del cubo sísmico.
